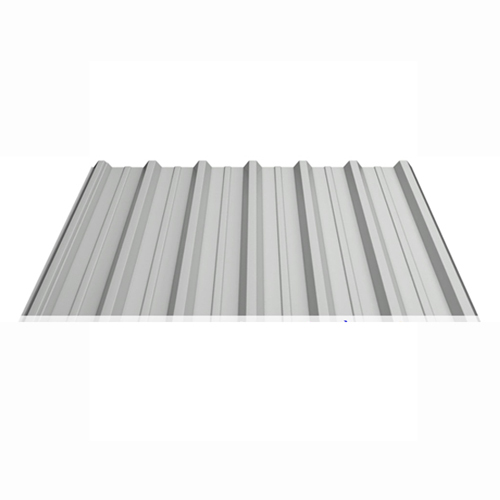

1. Hình ảnh thực tế:
2. Bản vẽ mặt cắt:
3. Các thông số kỹ thuật:
Loại tôn | Độ dày sau mạ màu | Khổ hữu dụng | Trọng lượng sau mạ màu | Chiều cao sóng | Mô men quán tính | Mô men chống uốn | Hoạt tải | Khoảng cách xà gồ tối đa |
t | L | P | h | Jx | Wx | Độ dốc | ||
I = 10 - 15% | ||||||||
mm | mm | Kg/m | mm | 104mm4 | 103mm3 | Kg/m2 | mm | |
| 0.35 | 1000 | 3.14 | 25 | 3.199 | 1.861 | 30 | 1200 |
| 0.37 | 1000 | 3.33 | 25 | 3.406 | 1.981 | 30 | 1200 |
Tôn 7 | 0.4 | 1000 | 3.64 | 25 | 3.714 | 2.161 | 30 | 1300 |
Sóng | 0.45 | 1000 | 4.1 | 25 | 4.224 | 2.458 | 30 | 1400 |
vuông | 0.47 | 1000 | 4.29 | 25 | 4.427 | 2.576 | 30 | 1400 |
Cao | 0.5 | 1000 | 4.59 | 25 | 4.729 | 2.753 | 30 | 1450 |
25 mm | 0.55 | 1000 | 5.06 | 25 | 5.229 | 3.045 | 30 | 1450 |
| 0.6 | 1000 | 5.55 | 25 | 5.743 | 3.337 | 30 | 1500 |
| 0.77 | 1000 | 7.21 | 25 | 7.418 | 4.305 | 30 | 1650 |
| 0.8 | 1000 | 7.5 | 25 | 7.729 | 4.477 | 30 | 1700 |
